HYDRO-PACK/SOLENOİD VALFLER
HYDRO-PACK/SOLENOİD VALFLER

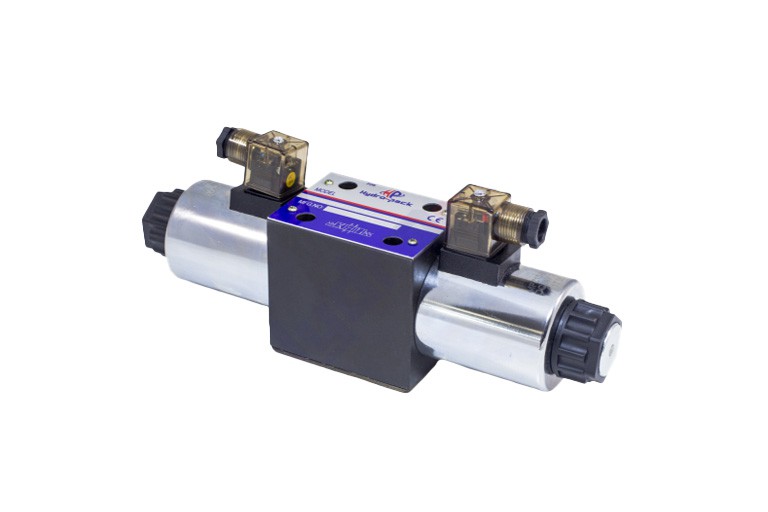

Solenoid valfler, elektrik verilerek ya da kesilerek yağ akışına müsaade eden veya akışı kesen yön kontrol valfleridir. Bu valflerde; elektromanyetik bobin, içinden elektrik akımı geçtiğinde manyetik alan oluşturan metal bir gövdeye sarılmıştır. Armatürde meydana gelen manyetik alan mekanik bir kuvvet oluşturur. Bu kuvvet, hareketli parçayı iterek sürgünün istenilen konuma yönlendirilmesini sağlar.
- NG6 (CETOP 3) ya da NG10 (CETOP 5) montaj yüzeyleri
- 60 litre/dk’den 100 litre/dk’ye kadar debi
- Maks. basınç 315 bar
- 12 V, 24 V, 110 V ya da 220 V voltaj seçeneği
- 4/3 ya da 4/2 sürgü seçenekleri (kapalı merkez, açık merkez, ABT merkez, tandem merkez vb.)
- Hirschmann DIN 43650 soket bağlantısı
| Kod | Montaj yüzeyi | Maks. debi litre/dk |
Maks. basınç bar |
Sürgü şeması | Portların konfigürasyonu | Voltaj seçenekleri V |
|---|---|---|---|---|---|---|
| RH06101 | NG6 (CETOP 3) | 60 | 315 | Açık merkez | P’den B’ye, T’den A’ya | 12/24/110/220 |
| RH06011 | NG6 (CETOP 3) | 60 | 315 | Kapalı merkez | Orta konumda tüm portlar kapalı | 12/24/110/220 |
| RH06021 | NG6 (CETOP 3) | 60 | 315 | Açık merkez | Orta konumda P ve T birbirine açık | 12/24/110/220 |
| RH06041 | NG6 (CETOP 3) | 60 | 315 | Motor sürgü | A ve B orta konumda T’ye bağlı | 12/24/110/220 |
| RH06001 | NG6 (CETOP 3) | 60 | 315 | Tandem sürgü | Orta konumda tüm portlar birbirine bağlı | 12/24/110/220 |
| RH10101 | NG10 (CETOP 5) | 100 | 315 | Açık merkez | P’den B’ye, T’den A’ya | 12/24/110/220 |
| RH10011 | NG10 (CETOP 5) | 100 | 315 | Kapalı merkez | Orta konumda tüm portlar kapalı | 12/24/110/220 |
| RH10021 | NG10 (CETOP 5) | 100 | 315 | Açık merkez | Orta konumda P ve T birbirine açık | 12/24/110/220 |
| RH10041 | NG10 (CETOP 5) | 100 | 315 | Motor sürgü | A ve B orta konumda T’ye bağlı | 12/24/110/220 |
| RH10001 | NG10 (CETOP 5) | 100 | 315 | Tandem sürgü | Orta konumda tüm portlar birbirine bağlı | 12/24/110/220 |
| Valflerde acil boşaltma seçeneği mevcuttur. Farklı sürgü seçenekleri için lütfen teknik kataloğu inceleyiniz. | ||||||
